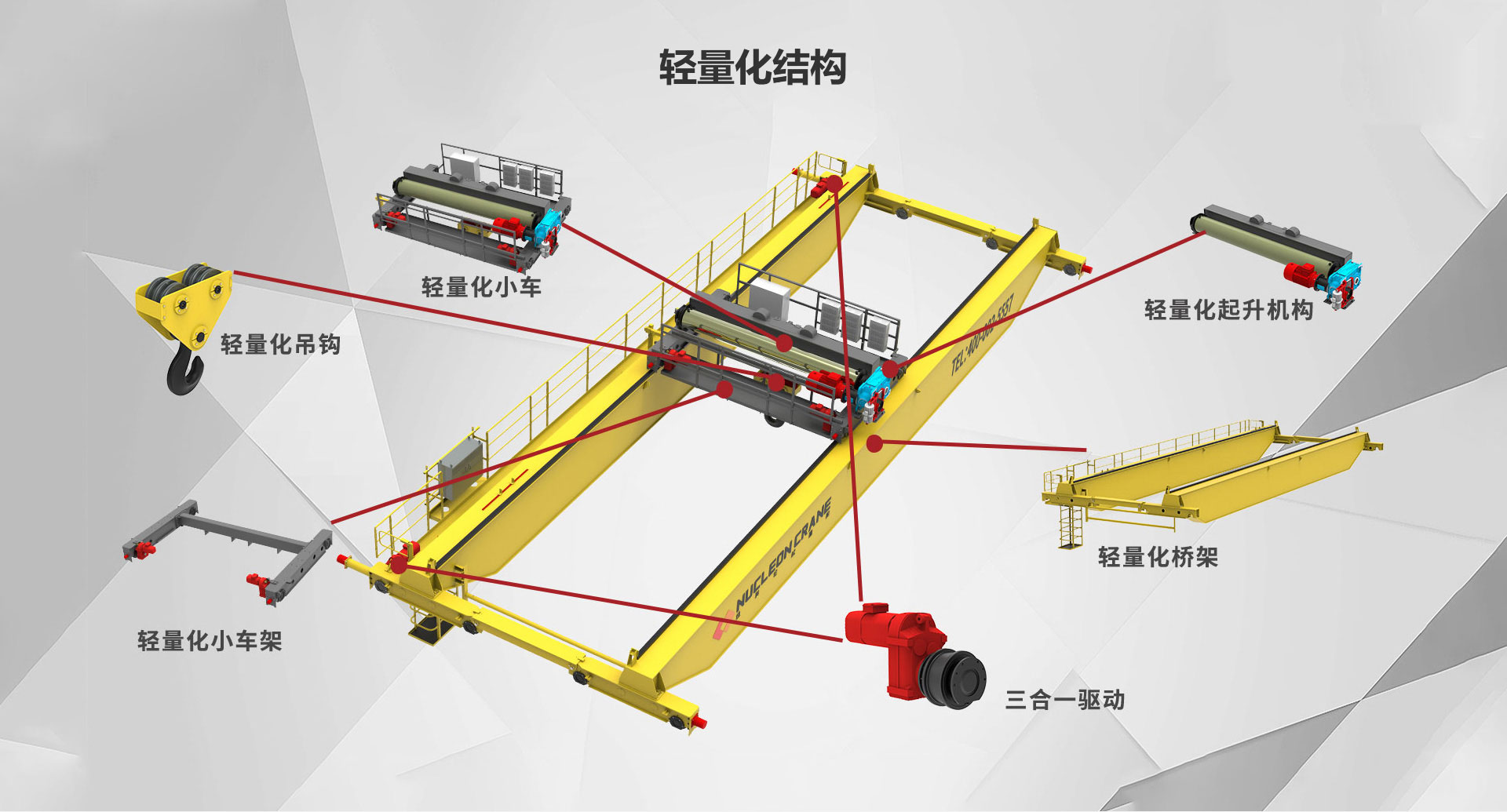

轻量化结构

Nucleon is a supplier of complete solutions for new Chinese cranes and material transportation

纽科伦专注于新中式起重机及物料运输成套解决方案供应商




一、轻量化小车设计


起升机构:


◆ 采用高效变频电机

◆ 采用硬齿面套装型减速机

◆ 采用高强度卷筒组

◆ 采用高强度镀锌钢丝绳

◆ 采用轧制或高强度尼龙滑轮组

◆ 采用高强度吊钩组


小车架:


采用一根横梁和两根纵梁组成的H型三梁结构。

整体采用模块化设计,紧凑型布置。



二、轻量化运行机构设计


◆ 采用高效变频电机

◆ 采用硬齿面静音减速机

◆ 采用高强度车轮组

◆ 采用机加工镗孔,提高车轮组安装精度

◆ 采用单轮结构和台车结构满足不同轮压需求




三、轻量化结构设计


◆ 采用高强度方钢轨道代替P型轨道,固定方式由压板固定改为焊接固定。

◆ 桥架采用箱型四梁结构,主梁与端梁采用高强度螺栓连接,便于加工、运输与安装。

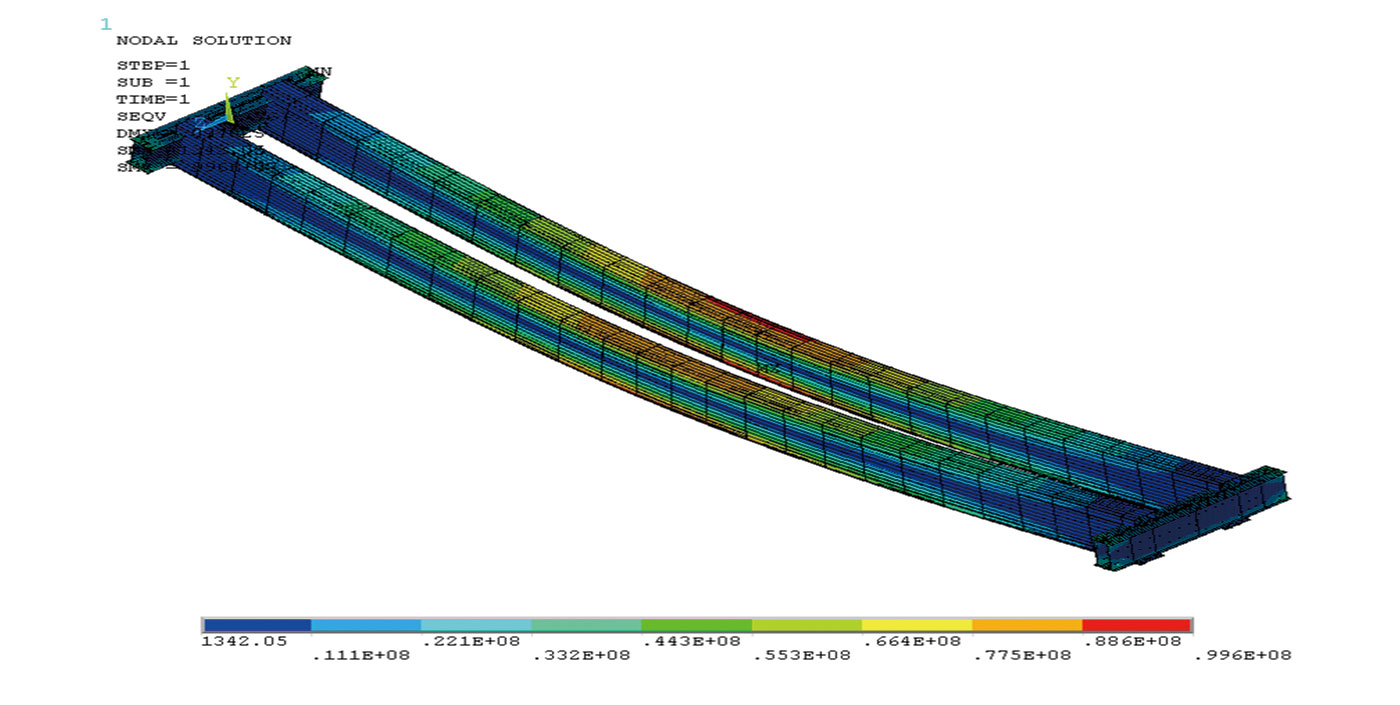

◆ 采用目标函数优化方法对起重机的钢结构进行优化设计,在满足刚度和强度的前提下,减少钢结构尺寸。



04轻量化结构_03

新中式起重机使自身高度降低30%、重量降低25%、综合能耗降低20%

更高的有效起升高度,更低的厂房高度。


04轻量化结构_07
